結構特點：

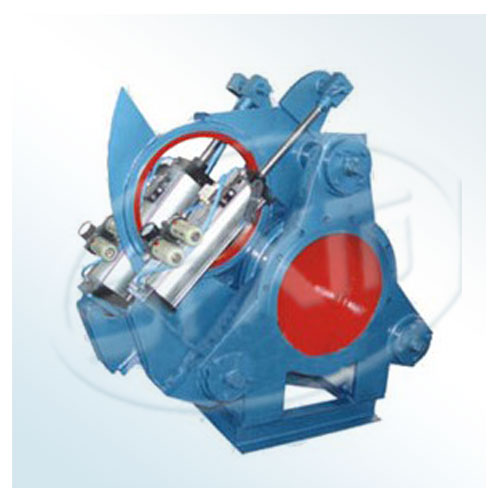

氣動式扇形盲板閥主要由左閥體、右閥體、齒輪、齒圈、絲杠付、閥板、密封圈等零件組成。并由底座、支撐柱構成一人剛性結構體。閥門中設有啟閉氣缸和翻版氣缸。啟閉氣缸通過齒圈、齒輪和絲杠螺旋付驅動左、右閥體完成松開、夾緊動作。翻版氣缸驅動閥板完成開閉動作。橡膠密封圈鑲嵌在閥板上，密封性能好，更換方便。閥門的啟閉位置由隔爆型行程開關控制。本閥可以單臺遠距離控制，亦可多臺聯網遠距離控制。非正常情況下還可以利用閥門本身的機械裝置手動操作。本閥安裝時請參照圖中所示確定安裝方向。
產品概述：
本系列自動扇形盲板閥有氣動、液動、電動三種驅動方式并根據不同規格采用不同的結構形式。以適應用戶的能源條件、環境條件和工況條件。本系列自動扇形盲板閥以其優越的性能為冶金、化工、環境保護等行業的有毒、有害、易燃氣體管路實現自動化控制提供了一種安全、可靠地隔斷設備。本閥連接法蘭尺寸符合GB2555-81標準。檢測方法符合GB/T13927-92標準。

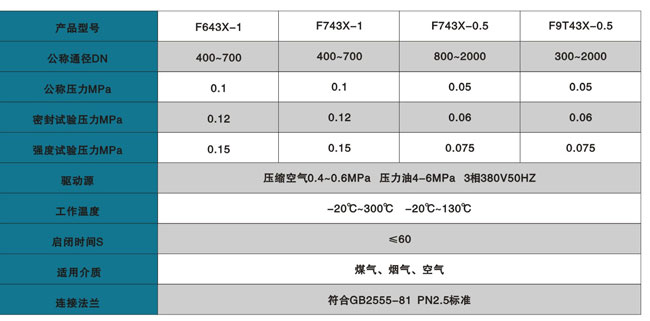

主要性能規范：
主要零件材料：
選用須知：
1.選用時請根據工藝介質溫度，確定所需溫度等級。
2.扇形盲板閥型號及溫度標注方法：F643X-0.5PXX或F743-0.5PXX。工作溫度120℃，標注P12；工作溫度250℃，標注P25：工作溫度300℃，標注P30。
3.氣動、液動扇形盲板閥均備有手動和電動兩種操作站。選用時請注明。
4.扇形盲板閥中的伸縮器不能代替管路中的應設有的膨脹器。管道由于熱脹冷縮等因素產生的外力，不得傳導至本閥，以防止對閥門產生推拉、扭曲、影響閥門的工作性能。

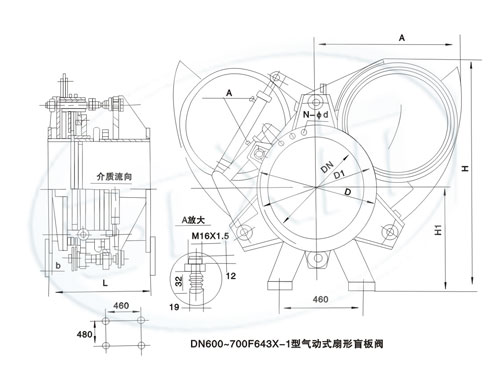

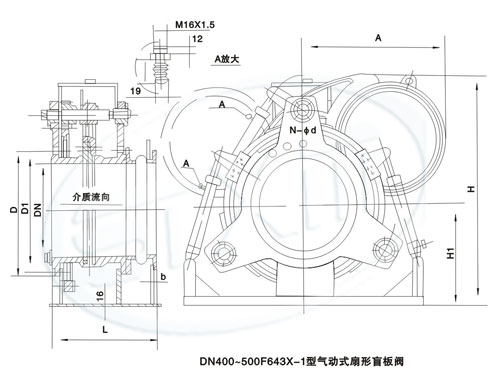

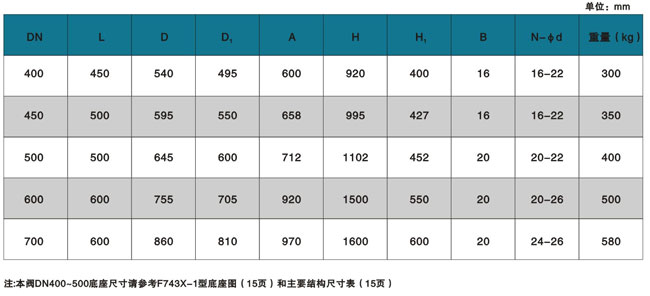

主要結構尺寸：
