產品概述：
本系列塵氣蝶閥根據含塵氣體的性質和特點設計制造，適用于含塵煤氣、干凈煤氣、煙道氣及其他含塵氣體管路做控制和調節之用。本閥廣泛應用于冶金、化工、機械、水泥、電力等行業的煤氣管路及環境保護，除塵設施系統中。本系列塵氣蝶閥操作力矩小、啟閉速度快、使用壽命長、閥門的密封部位采用高強度材料，具有高耐磨性和沖蝕性能好的特點。連接法蘭尺寸符合GB2555-81PN2.5標準。檢測方法符合Q/SF·J101-91標準。

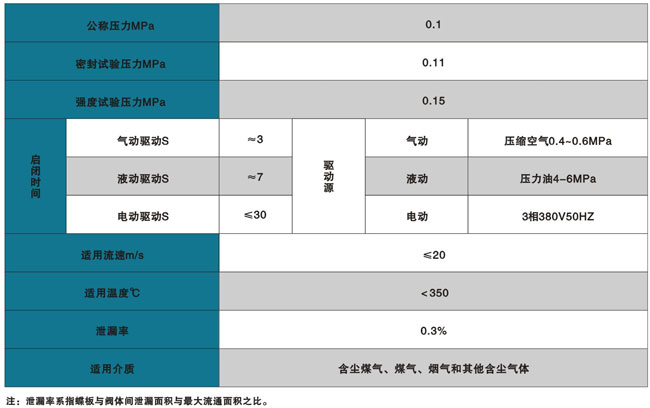

主要性能規范:

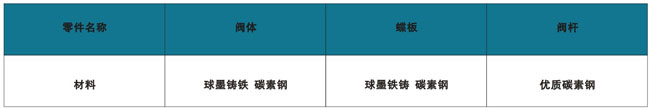

主要零件材料:
結構特點：

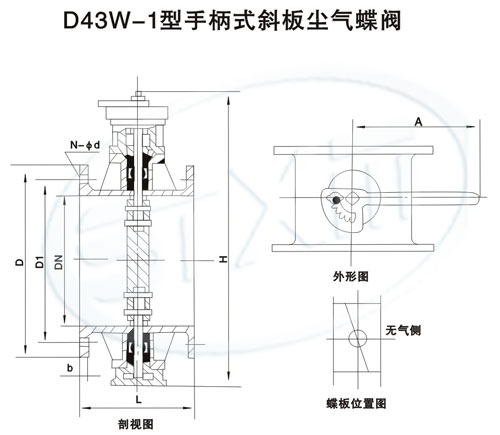

D43W-1型手柄式塵氣蝶閥利用手柄轉動蝶板完成啟閉動作。手柄上有7個弧形齒孔，每孔間隔13°，蝶板轉到一定位置用定位螺栓卡入齒孔并旋轉，以固定蝶板的工作位置。本閥安裝于水平管道時請參照圖中所示確定安裝方向，以防止塵灰堆積增加閥門開啟阻力。

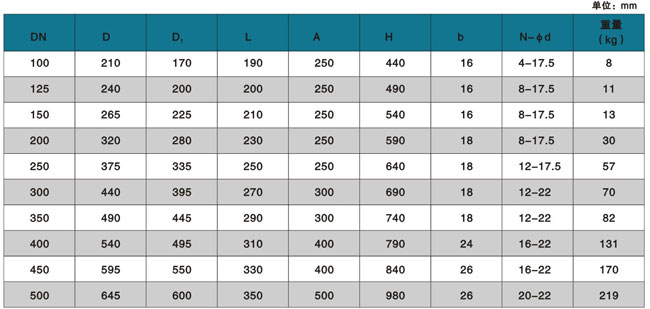

主要結構尺寸:
